标题: 求音箱图纸---南鲸176-8xb [打印本页]

作者: olo 时间: 2007-8-24 09:40
标题: 求音箱图纸---南鲸176-8xb
http://bbs1.yournet.cn/cgi-bin/topic.cgi?forum=1&topic=9975&show=4750

作者: shaohuazhong 时间: 2007-8-25 02:54
顶顶上来!!看那位高人帮忙!!!

作者: zhw3366 时间: 2007-8-26 10:13
标题: 介绍一款超低失真发烧功放板（单声道）
我实在不懂，不过帮顶．＝＝坛子里的高手出来就解决了．

作者: 语蓝 时间: 2007-8-26 10:42

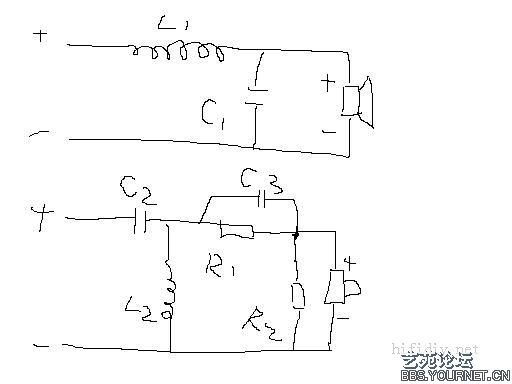

1.分频器

L1=0.68 1MM以上铜丝

L2=0.43

CI=5.29

C2=3.2 WIMA电容

C3=1 WIMA最好电容MKP10

RI=2.2 无感水泥电阻

R2=22 同上

作者: 语蓝 时间: 2007-8-26 10:43

型号。YD178-8X

阻抗：（Ω）8

功率：（W）100

频响范围（HZ）45-5000

灵敏度（dB）91±3

外径：（mm）178

磁体尺寸（mm）120

材质：橡皮边亚光盆

Q值。0.58

有效振动半径（mm） 65

等效容积（L）44

振动质量（g）18

作者: 语蓝 时间: 2007-8-26 10:45

做个书架箱

560*205*300

容积约22L

买一张18MM的板子（福人）

面板两块18MM合并为36MM

其它都是18MM

理论上,需要32升的容积

其他具体自己看看这个帖子

http://bbs.hifidiy.net/viewthread.php?tid=47329&extra=&highlight=%2B%BC%A6%B3%E1%C1%FA%CF%BA&page=3

http://bbs.hifidiy.net/viewthread.php?tid=68474&highlight=yd176

作者: olo 时间: 2007-8-29 21:33
谢谢玉兰兄！

[此贴子已经被作者于2007-8-29 21:43:07编辑过]

作者: olo 时间: 2007-8-29 21:47
没用过书架箱的架子，不知道可不可以移动？！

作者: 语蓝 时间: 2007-8-30 09:14
移动？你指摆位么‘？

作者: olo 时间: 2007-8-30 21:40

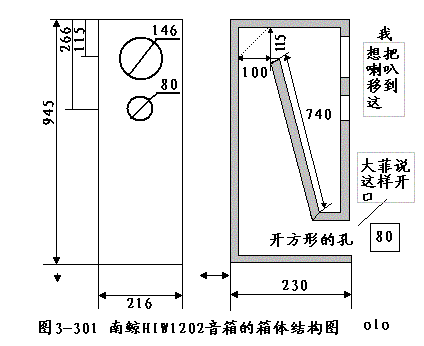

移动？---〉把喇叭从前面换到后面。不知道行吗，不行就还在前面老老实实作，后面出气！图的左面是原图，右面是我想做的样子---没说明白！

作者: olo 时间: 2007-8-30 21:49
你的资料中有这个箱子

作者: 语蓝 时间: 2007-8-30 22:07
呵呵,如果是简单的移动应该没问题,主要是音箱尺寸,分频器调整

作者: olo 时间: 2007-8-31 23:11
我耶，谢了！再搞个多媒体音箱就开始作！嗬嗬，自己做的第一个垃圾箱子也听了3年啦！

[此贴子已经被作者于2007-8-31 23:12:43编辑过]

作者: 语蓝 时间: 2007-8-31 23:13

以下是引用olo在2007-8-31 23:11:35的发言：我耶，谢了，太好了！再搞个多媒体音箱就开始作！嗬嗬，自己做的第一个垃圾箱子也听了3年啦！

说实话,你那个图我还是不明白,你要吧喇叭移到哪里?

作者: olo 时间: 2007-9-1 22:02
这个图

我改的图左侧导向口没画出

作者: olo 时间: 2007-9-1 22:27
就是里面水平转换，出气口成80X80

作者: 语蓝 时间: 2007-9-1 22:46
这个我就不大懂了,呵呵, 这里做音箱几个高手,低音炮,梁兄,还有211开头的兄,还有色男,总之,一大堆还是让他们看看吧

作者: 语蓝 时间: 2007-9-1 22:48
大非的图也是比较常见的一种,应该可以吧
