1^#

发表于 2008-4-2 14:14 |只看该作者 |倒序浏览

本帖最后由 jmbie 于 2015-5-29 16:31 编辑

偶2004年初设计原理图。。2005年夏天制板冬天编程。。。2006年夏天焊接完毕。。2007年冬造机箱和面膜。。。2008年才装配完成。

分享到: QQ空间 腾讯微博 腾讯朋友

分享0 收藏0

使用道具举报

jmbie

7 主题	0 好友	98 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 103723
帖子: 112
主题: 7
精华: 0
积分: 98
威望: 98
金钱: 101 分
阅读权限: 200
在线时间: 3 小时
注册时间: 2005-8-22
最后登录: 2015-5-29

发消息

2^#

发表于 2008-4-2 14:21 |只看该作者

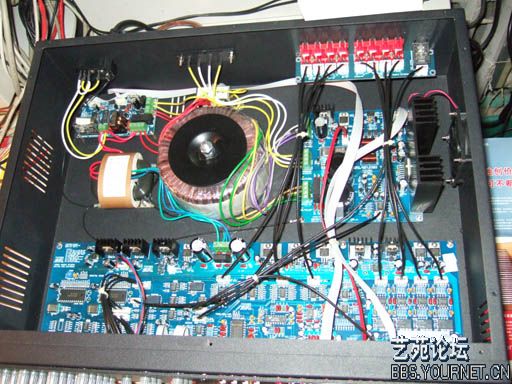

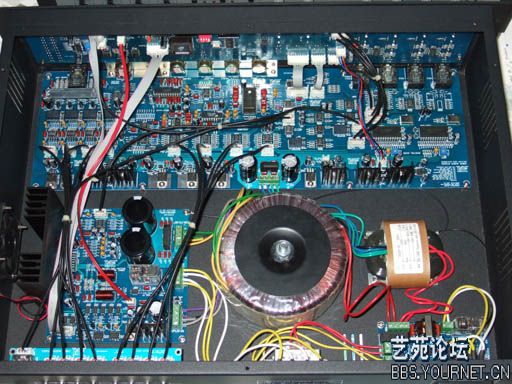

机箱内

使用道具举报

语蓝

164 主题	0 好友	3393 积分

版主

Rank: 8 Rank: 8

UID: 123306
帖子: 6598
主题: 164
精华: 1
积分: 3393
威望: 3393
金钱: 1364269 分
阅读权限: 100
在线时间: 44 小时
注册时间: 2003-11-16
最后登录: 2017-7-2

发消息

3^#

发表于 2008-4-2 14:25 |只看该作者

商品化了？牛人！来点文字说明啥的，解解馋啊

使用道具举报

jmbie

7 主题	0 好友	98 积分

信息监察员

Rank: 9 Rank: 9 Rank: 9

UID: 103723
帖子: 112
主题: 7
精华: 0
积分: 98
威望: 98
金钱: 101 分
阅读权限: 200
在线时间: 3 小时
注册时间: 2005-8-22
最后登录: 2015-5-29

发消息

4^#

发表于 2008-4-2 14:48 |只看该作者

不是商品化的，只是多做了几台，就是在实现基本听音功能的基础上，增加了好多的控制功能，和完整的机箱设计，就是多花时间和银子的。这机器的电路不是什么新鲜东西，4年前策划的时候用的就是2年前的电路，所以现在看是6年前的老电路了，只是里面具有的很多单片机软件控制的内容是复杂些。这机器设计了4路MIC输入，音调音量定位单独可调，双混响电路，效果音音量定位单独可调。音乐部分就是4路混合切换，虚拟环绕声，BBE，预置均衡器，直流音调音量控制等。功放部分是LM4766，带有直流输出喇叭保护。其他的就是电源控制、自动关机、电平指示之类的。所有的控制都经过单片机完成的，可以在电脑上看到软件的提示信息。
